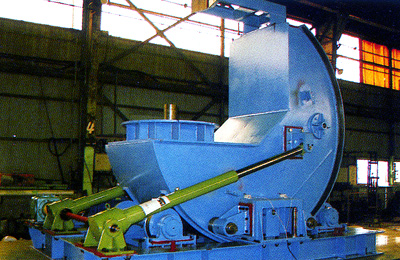

推力 294KN ストローク 650mm
-

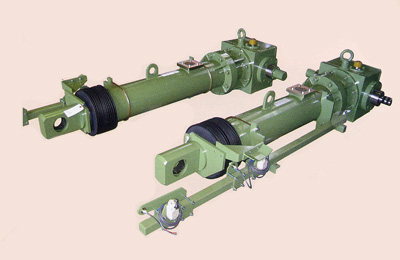

推力 10ton 2台連動
-

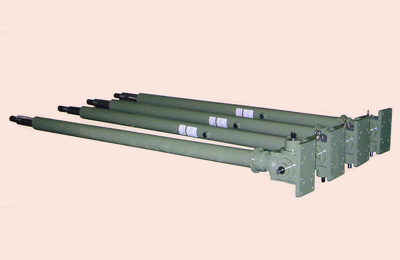

クリーンルーム対応3軸同調シリンダ
| 型式 | 定格推力 K.N(ton) |
入力軸1回転 当りの移動量 (mm) |
ロッド 回転トルク (kg・m) |
定格時の 入力軸トルク (kg・m) |
許容最高速度 (mm/sec) |
最高入力回転数 (rpm) |
標準ストローク 範囲(mm) |
|---|---|---|---|---|---|---|---|
| SCD1 | 1 | 5 | 0.95 | 1 | 100 | 1200 | 1000 |
| SCD2 | 2 | 3 | 2.1 | 1.1 | 90 | 1800 | 1200 |
| SCD5A | 5 | 5 | 8.7 | 4.5 | 100 | 1200 | 2000 |
| SCD5B | 5 | 6 | 10 | 5.1 | 120 | 1200 | 2000 |
| SCD10A | 10 | 6 | 21 | 11 | 120 | 1200 | 2000 |
| SCD10B | 10 | 8 | 28 | 14.5 | 150 | 1125 | 2500 |
| SCD20A | 20 | 8 | 56 | 29 | 150 | 1125 | 2500 |
| SCD20B | 20 | 10 | 70 | 36.4 | 150 | 900 | 2500 |
| SCD30A | 30 | 10 | 107 | 57 | 150 | 900 | 3000 |
| SCD30B | 30 | 12 | 128 | 68 | 150 | 750 | 3000 |
※スピードは、MAX150mm/secを標準とします。
※入力シャフト以外は屋外でも使用できますが、雨水が直接かからないように対策してください。
お見積りを希望される場合は、右の見積書に必要事項をご記入の上、
FAX 084-933-4366 までお送りください。
