完全同調マイティシリンダ

• べベルギアによる駆動の方式です。
• 2台以上連動使用ができ、また駆動源を固定して傾動使用できます。

1. スピードは、MAX150mm/secを標準とします。
2. 入力シャフト以外は屋外でも使用できますが、雨水が直接かからないように対策してください。

形式	定格推力 (ton)	入力軸1回転当り の移動量 (mm)	ロッド回転トルク (kg・m)	定格時の入力軸 トルク(kg・m)	許容最高速度 (mm/sec)	最高入力回転数 (rpm)	標準ストローク 範囲(mm)
SCD1	1	5	0.95	1	100	1200	1000
SCD2	2	3	2.1	1.1	90	1800	1200
SCD5A	5	5	8.7	4.5	100	1200	2000
SCD5B	5	6	10	5.1	120	1200	2000
SCD10A	10	6	21	11	120	1200	2000
SCD10B	10	8	28	14.5	150	1125	2500
SCD20A	20	8	56	29	150	1125	2500
SCD20B	20	10	70	36.4	150	900	2500
SCD30A	30	10	107	57	150	900	3000
SCD30B	30	12	128	68	150	750	3000

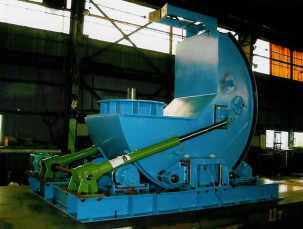

＜使用例＞　推力10ton　2台連動
